ساختمان های کارگاه ساختمانی فولادی با اجزای فولادی شکل H

ساختمان های کارگاه ساختمانی فولادی با اجزای فولادی شکل H

مواد ساختمانی ساختمانی فولادی شکل H
فولاد شکل H یک نوع فولاد اقتصادی و کارآمد با شکل برش متقابل "H" است. به دلیل ویژگی های برش متقابل آن (فلنج های گسترده، شبکه های نازک و توزیع تقارن) ،به طور گسترده ای در زمینه سازه های فولادی استفاده می شود و مواد اصلی کارگاه های ساخت سازه های فولادی از پیش ساخته شده است..

1خواص مواد
خواص مکانیکی عالی: فلنج گسترده، ماژول برش بزرگ، خم شدن قوی و مقاومت فشاری، مناسب برای مقاومت در برابر امتداد های بزرگ و بارهای سنگین (مانند داربست های جرثقیل کارخانه،داربست سقف، و غیره).
اتصال مناسب: فلنج عمودی به شبکه است که برای اتصال بولت یا جوش آسان است. پردازش دقیق بالا می تواند در طول تولید پیش ساخته کارخانه حاصل شود،و بهره وری در محل مونتاژ بالا است.
سازگاری با تولید صنعتی: مشخصات استاندارد (مانند ارتفاع 200-1000 میلی متر، عرض فلنج 100-400 میلی متر و غیره) ، مناسب برای تولید انبوه، با کیفیت پایدار و قابل کنترل.
2انواع رایج
فولاد شکل H گرم: به طور مستقیم از طریق فرآیند رولینگ فولاد شکل می گیرد، دارای ابعاد قطعی دقیق و خواص مکانیکی عالی است.و به طور گسترده ای در اجزای اصلی حمل کننده استفاده می شود (مانند ستون های فولادی و پرتوهای فولادی).
فولاد H-formed: این توسط جوش و جفت کردن صفحات فولادی ساخته شده است و می تواند به مشخصات خاص (مانند ارتفاع و ضخامت غیر استاندارد) سفارشی شود.و برای قطعات غیر استاندارد یا قطعات تقویت محلی استفاده می شود.

ساختمان های کارخانه ساختمانی فولادی

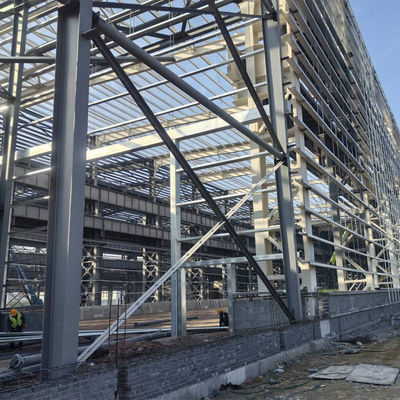

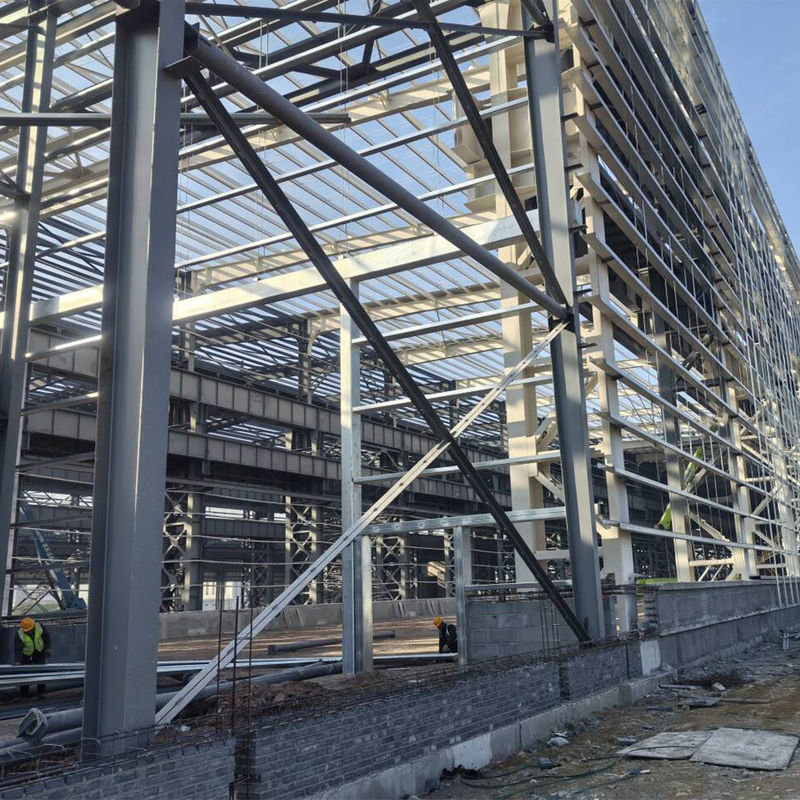

کارگاه های ساختمانی فولادی پیش ساخته یک نوع ساختمان است که از فولاد شکل H به عنوان چارچوب اصلی استفاده می کند، همراه با سایر اجزای پیش ساخته (مانند سقف های رنگ فلزی،پنل های دیواریساختار اصلی در کارخانه پردازش می شود و سپس برای مونتاژ سریع به محل حمل می شود.

1ساختار سیستم
ساختار اصلی حمل بار:
ستون های فولادی: معمولاً فولادی به شکل H که به صورت داغ یا جوش خورده است برای تحمل بارهای عمودی (وزن خود، وزن تجهیزات و غیره) استفاده می شود.
چوب های فولادی: H-shaped steel beams (such as welded H-shaped steel or high-frequency welded H-shaped steel) are used for lateral load-bearing of the roof/floor and are connected to steel columns through high-strength bolts or welding to form a frame system.
سیستم پشتیبان: شامل پشتیبان های بین ستون (برای مقاومت در برابر نیروهای افقی طولی) و پشتیبان های سقف (برای اطمینان از ثبات خارج از هواپیما) است و عمدتاً از فولاد زاویه استفاده می کند ،قطعات فلزی گرد یا شکل H.
ساختار محفظه

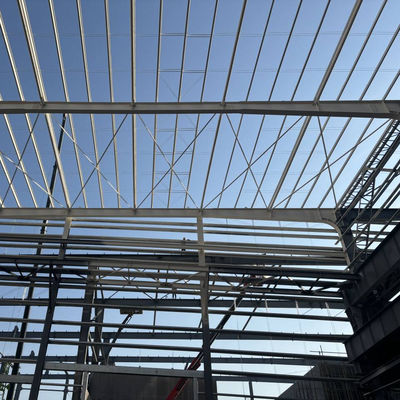

سیستم سقف: صفحه های فولادی رنگی که معمولاً استفاده می شوند (مانند صفحه های فولادی رنگ پوش زینک آلومینیزه شده) + رول های ضد آب / پنبه عایق بندی ، با پرلین ها (فولاد شکل C یا فولاد شکل Z) ثابت می شوند.برخی از ساختمان های کارخانه از صفحه فولاد پرفایل شده استفاده می کنند (که همچنین به عنوان قالب و لایه حمل کننده استفاده می شود).

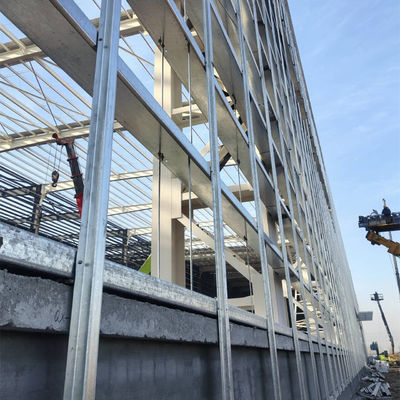

سیستم دیواری: پنل های دیواری فلزی رنگی (با پنجره ها و دریچه های تهویه) یا پنل های ساندویچ (با عایق حرارتی بهتر و عملکرد عایق صوتی بهتر)که به ستون های فولادی از طریق پلین ها یا کیل ها ثابت می شود.
سیستم کمکی:
اتصال اساسی: قسمت پایین ستون فولادی از طریق پیچ های لنگر به پایه بتنی متصل می شود تا ثبات کلی را تضمین کند.
رابط های درب و پنجره / تجهیزات: رابط های ذخیره برای باز کردن درب و پنجره، خطوط چوب جرثقیل (برای ساختمان های کارخانه سنگین) ، کانال های تهویه و غیره، برای پاسخگویی به نیازهای تولید.
2سناریوهای کاربرد
کارخانه های صنعتی: کارگاه های تولید مکانیکی، مونتاژ خودرو، پردازش الکترونیکی و غیره، نیاز به دامنه بزرگ (24-60 متر) ، فضای بالا (8-12 متر) ،و ظرفیت باربری بالا (توان کرین 5-50 تن).
انبار و لجستیک: انبار های تجارت الکترونیک، مراکز لجستیک زنجیره سرد که نیاز به ساخت سریع و استفاده از فضای زیاد دارند.
ساختمان های عمومی: استادیوم ها، سالن های نمایشگاه و امکانات اضطراری موقت (مانند بخش های منزوی بیماری های همه گیر) که باید مدت ساخت کوتاه داشته باشند و قابل جداسازی و استفاده مجدد باشند.
خانه های ساختاری فولادی سبک: ساختمان های کم ارتفاع مانند ساختمان های اداری، خوابگاه ها و کابین های نگهبان، با مواد محافظ سبک (مانند تخته های OSB، تخته های پشم سنگ).
3مزیت های اصلی
مدت ساخت کوتاه: ساخت پیش ساخته کارخانه (دقیقیت قطعات به سطح میلی متری می رسد) + اتصال بولت در محلکه مدت ساخت را بیش از ۵۰ درصد در مقایسه با سازه های بتنی سنتی (به عنوان مثال، ساخت یک کارخانه 10،000 متر مربع می تواند در حدود 2-3 ماه تکمیل شود).
سبز و سازگار با محیط زیست: فولاد می تواند 100٪ بازیافت شود، با کار کم تر در محل (بدون ریختن بتن در مقیاس بزرگ) ، و کم صدا و آلودگی گرد و غبار.
اقتصاد: استاندارد سازی قطعات باعث کاهش تلفات مواد و کاهش هزینه های نیروی کار نصب می شود. بازسازی بعدی انعطاف پذیر است (مانند اضافه کردن یا حذف دیواره های پارتیشن، تنظیم طرح).
ظرفیت حمل و سازگاری: قدرت بالای فولاد شکل H می تواند نیازهای طول کشنده بزرگ و بارهای سنگین را برآورده کند و دارای عملکرد لرزه ای عالی (دکتیلیت خوب) است.که آن را برای مناطق مستعد زلزله مناسب می کند.
هزینه نگهداری کم: سیستم محفظه صفحه فولاد رنگی مقاوم در برابر خوردگی است (با پوشش محافظت می شود) ، عملکرد ضد آب خوبی دارد و عمر آن می تواند به بیش از 25 سال برسد.

III. نکات کلیدی طراحی معمولی
طراحی حفاظت از آتش: Steel structures should be coated with fireproof coatings (thin type/thick type) or wrapped with fireproof boards to meet the fire resistance limit requirements of the "Code for Fire Protection Design of Buildings" (for exampleدر یک ساختمان کارخانه با درجه مقاومت در برابر آتش درجه II، محدودیت مقاومت در برابر آتش ستون های فولادی باید ≥2.5 ساعت /1.5 ساعت باشد.
طراحی ضد خوردگی: سطح اجزای فولادی باید به صورت گرم گالوانیزه شود یا با رنگ ضد خوردگی پوشش داده شود (مانند پریمر غنی از روی اپوکسی + پوشش بالایی پلی اورتان).و حفاظت بیشتر در مناطق ساحلی یا رطوبت بالا مورد نیاز است.
طراحی گره: The beam-column connection nodes must comply with the principle of strong nodes and weak components (such as using friction-type high-strength bolts + end plates for connection) to ensure the effective transmission of force during an earthquake.
